王維興

　　2018年重點(diǎn)鋼鐵企業(yè)加大節能工作力度,采取綜合措施，為完成國家規定的節能減排目標努力工作,實(shí)現了煉鐵系統工序能耗全面下降,為我國鋼鐵工業(yè)完成“十三五”節能目標做出了貢獻。

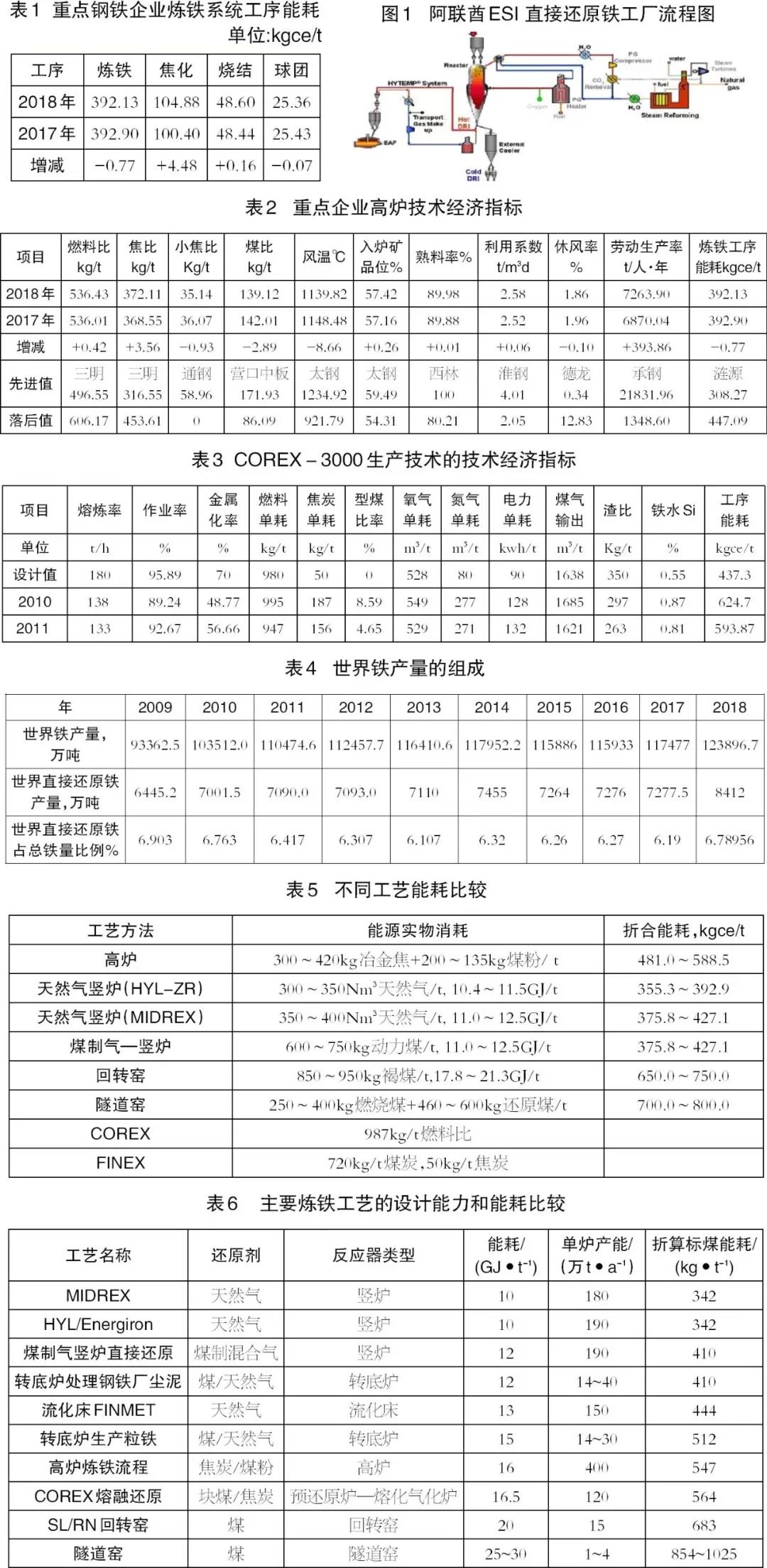

　　2018年重點(diǎn)鋼鐵企業(yè)煉鐵、球團工序能耗,與上年相比均有所下降,詳見(jiàn)表1。

　　各工序能耗最高值與最低值相差懸殊,說(shuō)明重點(diǎn)煉鐵企業(yè)之間生產(chǎn)技術(shù)發(fā)展不平衡，各企業(yè)生產(chǎn)條件差異也較大，計算方法還有不一致的地方。企業(yè)進(jìn)行對標活動(dòng)要進(jìn)行細致分析，才能得出正確的結論。企業(yè)存在差距，說(shuō)明企業(yè)尚有一定的節能潛力，還要加大淘汰落后設備的工作力度。

　　2018年全國重點(diǎn)鋼鐵企業(yè)高爐煉鐵燃料比（部分企業(yè)未含小塊焦比）為536.43千克/噸，比上年度上升0.42千克/噸；入爐焦比為372.11千克/噸，比上年上升3.56千克/噸；噴煤比為139.12千克/噸，比上年下降2.89千克/噸。2018年重點(diǎn)企業(yè)高爐技術(shù)經(jīng)濟指標多項目在下降,具體情況見(jiàn)表2。

　　目前，我國煉鐵企業(yè)是多層次的，先進(jìn)與落后企業(yè)并存，處于不同發(fā)展水平階段。為促進(jìn)我國煉鐵生產(chǎn)技術(shù)進(jìn)步，實(shí)現節能減排目標，提升煉鐵企業(yè)的市場(chǎng)競爭力，我們應當加大力度推廣成熟、先進(jìn)、實(shí)用的煉鐵技術(shù)裝備。 　　

　　總體上，我國非高爐煉鐵技術(shù)發(fā)展緩慢，沒(méi)有重大的新進(jìn)展，生產(chǎn)技術(shù)水平大大落后于國際先進(jìn)水平。近年來(lái)，我國還原鐵產(chǎn)量一直低于60萬(wàn)噸/年。隧道窯直接還原鐵廠(chǎng)生產(chǎn)能耗高、污染物排放高、產(chǎn)品質(zhì)量不穩定，要逐步淘汰。2007年國內鋼鐵企業(yè)引進(jìn)了COREX，改進(jìn)了許多設計和工藝上的重大不足，現已基本上掌握了生產(chǎn)技術(shù)，達到了比較好的狀態(tài)，但仍有許多問(wèn)題需要進(jìn)一步解決。表3為COREX生產(chǎn)情況。

　　近年來(lái)，我國建成了一批轉底爐。轉底爐是爐料在一個(gè)旋轉的盤(pán)子上進(jìn)行加熱、還原的爐子，主要是依靠輻射傳熱，熱效率較低，靠盤(pán)底部面的加熱和還原氣氛均不充分，其產(chǎn)品的金屬化率低（一般在60%~80%），能耗高（熱效率最高50%），含FeO高，很難達到電爐需要的原料質(zhì)量。因此，產(chǎn)品金屬化率、工序能耗、生產(chǎn)成本與高爐相比均有不足之處。其主要問(wèn)題是：產(chǎn)品品質(zhì)達不到電爐生產(chǎn)要求的標準（直接還原鐵的質(zhì)量要求：H88級含鐵品位＞88%~90%，H90級含鐵品位應大于90%~92%，H94級要求含鐵＞94%；金屬化率1級要求＞94%，2級＞92%，3級＞90%，4級＞88%；SiO2含量＜3%~7.5%）。含SiO2每升高1%，電爐煉鋼要多加2%的石灰，渣量增加30千克/噸，電爐多耗電18.5千瓦時(shí)/噸。

　　行業(yè)內人士認為，轉底爐處理含鐵塵泥是合理的，產(chǎn)品金屬化率低，給高爐用可降低焦比，不能給電爐用；如果用鐵礦石在轉底爐進(jìn)行還原，成本也高，工藝上行不通。如果用轉底爐處理釩鈦磁鐵礦，回收氧化鈦，雖能耗高，但經(jīng)濟性好。

　　非高爐煉鐵技術(shù)新進(jìn)展：2016年首鋼和山東墨龍HIsmeit工藝（使用鐵礦粉、煤粉、溶劑進(jìn)行噴吹；用含35%~40%的氧、1200攝氏度的熱風(fēng)進(jìn)行冶煉）生產(chǎn)運行成功；2017年日產(chǎn)量、月產(chǎn)量達到原HIsmeit工廠(chǎng)過(guò)去歷史最高產(chǎn)量?jì)杀兑陨希▎卧伦畲螽a(chǎn)量50572噸/月），年底已生產(chǎn)25萬(wàn)噸高純特種生鐵，爐襯僅有輕微侵蝕，壽命明顯延長(cháng)。該工藝與高爐流程相比，環(huán)保指標顯示：SOX排放減少90%，NOX排放減少40%，CO2排放減少20%，無(wú)二噁英產(chǎn)生。

　　現在，我國應加強研究和跟蹤國內外非高爐煉鐵技術(shù)新進(jìn)展，不要大規模推廣新建非高爐煉鐵設施，避免造成負面的影響。 　　

　　ENERGIRON 直接還原技術(shù)。

　　達涅利在阿聯(lián)酋阿布扎比的ENERGIRON 直接還原技術(shù)是一種氣基直接還原煉鐵工藝，即以原“HYL”直接還原工藝為核心，與達涅利工程技術(shù)相結合所形成的直接還原的成套技術(shù)。它是以入爐品位達67%（即SiO2+Al2O3＜4% ）的球團礦和/或塊礦為原料，不能用粉礦，以天然氣裂解后的含有90%左右的H2 和CO 的煤氣為還原劑，通過(guò)在豎爐內高溫1000攝氏度、干燥氣溫度（970攝氏度）、高壓（6bar）條件下，氣固兩相相向而行，完成傳熱和鐵礦石的還原反應，最終生成溫度約700攝氏度的直接還原鐵，給電爐煉鋼供應原料。

　　由于豎爐出來(lái)的煤氣進(jìn)行了蒸汽重整，脫除了CO2,其消耗量不應很低。這樣可以估算ENERGIRON 工藝的工序能耗在350千克標準煤/噸～400千克標準煤/噸 范圍之內。該技術(shù)是先進(jìn)、成熟、可靠的非高爐煉鐵技術(shù)。

　　韓國浦項FINEX技術(shù)。

　　原燃料使用情況。鐵礦石：入爐品位在61%，粒度在1毫米左右，用3種~4種礦石(巴西球團約50%，品位65%；本溪磁鐵礦約30%；印度礦、新西蘭沙鐵)，添加白云石、石灰石與鐵礦石混均，再進(jìn)入預還原爐。

　　煤炭：灰分在6%~8%，動(dòng)力煤占約30%，煉焦煤占1/4，壓成14.57毫米的煤塊，要用約50千克/噸的小塊焦。

　　反應爐（流化床）有4級。用脫除CO2的煤氣（熱值約為1400大卡/立方米）在流化床內對鐵礦石進(jìn)行還原?？刂茽t內溫度在720攝氏度~750攝氏度（生產(chǎn)時(shí)需要對反應爐進(jìn)行補熱，要吹氧10立方米/噸），礦石還原度為60%~70%。這樣，可以保證礦粉不粘結，出礦溫度在750攝氏度，進(jìn)入直接還原鐵壓塊機，進(jìn)行壓塊。壓塊后還原鐵(溫度在650攝氏度)進(jìn)入熔融汽化爐。

　　熔融汽化爐情況。熔融汽化爐內壓力45Bar，有26個(gè)~28個(gè)風(fēng)口，風(fēng)口直徑26厘米。爐內礦床高度約7米，風(fēng)口區溫度可達3000攝氏度，料面下部溫度可達1050攝氏度。向爐內吹氧的溫度在25攝氏度。加入熔融汽化爐內的塊礦尚有30%~40%沒(méi)有在流化床內還原，需要在熔融汽化爐內完成還原。熔融汽化爐產(chǎn)煤氣量在1600立方米/噸~1700立方米/噸，渣鐵比為300千克/噸左右，灰鐵比在50千克/噸~60千克/噸。

　　工序消耗。

　　在上述原燃料質(zhì)量的前提下，最低原煤消耗為710千克/噸。其中包括約160千克/噸的煤粉，50千克/噸的小塊焦（按每噸焦1.4噸原煤計算），氧耗為450立方米/噸~480立方米/噸。

　　FINEX對原燃料質(zhì)量的要求比較苛刻，并且沒(méi)有完全擺脫對焦炭和焦煤的需求。我國缺少高質(zhì)量的爐料。

　　目前，FINEX消耗原煤指標710千克/噸，是在礦品位61%、煤的灰分6%~8%、用50千克/噸小塊焦炭、450立方米/噸~480立方米/噸氧氣條件下實(shí)現的。如原燃料質(zhì)量下降，指標還要惡化。浦項高爐燃料比在480千克/噸,入爐礦品位在57%。所以，FINEX能耗要比高爐高。

　　一般情況，FINEX投資要比高爐高。浦項新建設的200萬(wàn)噸/年的FINEX設施投資約79億元。

　　FINEX風(fēng)口、熔化爐壽命低，遠低于高爐的15年。FINEX供鐵能力和間斷性，對煉鋼、軋鋼會(huì )產(chǎn)生巨大的負面影響。

　　多年來(lái)，世界直接還原鐵產(chǎn)量小、占高爐鐵的比例較低，說(shuō)明直接還原鐵生產(chǎn)還不是主體。

　　熔融還原在理論和生產(chǎn)實(shí)踐上，能耗和成本上比高爐高。原因如下：

　　一是高爐有熱風(fēng)爐，熔融還原設施沒(méi)有熱風(fēng)爐。高爐煉鐵所需的能源有78%來(lái)自碳素（焦炭和煤粉）燃燒，有19%來(lái)自熱風(fēng)，3%是爐料化學(xué)反應熱。熱風(fēng)爐熱量是依靠燃燒高爐煤氣獲得的。熱風(fēng)爐的熱效率在80%以上。所以，高爐是個(gè)高效的煉鐵設施。熔融還原設施沒(méi)有熱風(fēng)爐，其產(chǎn)生的煤氣用于發(fā)電。煤氣發(fā)電，能源利用效率小于45%，是工序能耗比高爐高的主要原因。

　　二是高爐煉鐵鐵礦石有45%以上是間接還原。間接還原不需要能量，是放熱反應，且反應是在爐內進(jìn)行。

　　熔融還原是利用多級流化床，實(shí)現鐵礦石的部分還原，需要一定的外來(lái)的能量。這樣，礦石還原的能量就要高。

　　目前，熔融還原還不能完全擺脫對焦炭的需求，焦化工序的能耗還要計入熔融還原的能耗。

　　高爐流程煉鐵能耗有優(yōu)勢。東北大學(xué)趙慶杰教授的不同工藝直接還原鐵能耗比較見(jiàn)表5。高爐流程產(chǎn)品是熱鐵水，直接還原產(chǎn)品是固態(tài)的海綿鐵，海綿鐵要變成熱鐵水需要能量，故高爐流程煉鐵在能源消耗上有優(yōu)勢。

　　2018年重點(diǎn)鋼鐵企業(yè)高爐煉鐵平均工序能耗392.13千克標準煤/噸，有27個(gè)企業(yè)的高爐能耗低于390千克標準煤/噸；平均煉鐵燃料比為536.43千克/噸,平均入爐焦比372.11千克/噸。2018年沙鋼5800立方米高爐和中國寶武集團寶鋼4號高爐燃料比為488千克/噸和489.57千克/噸，入爐焦比分別為317千克/噸和291.98千克/噸。2011年寶鋼COREX的能耗為593.87千克標準煤/噸。

　　表3~表6的數據表明高爐煉鐵工藝的能耗是低于COREX和FINEX；轉底爐的產(chǎn)品是固態(tài)，要進(jìn)行熔化是需要一定熱量的。

　　高爐煉鐵成本低。2017年，我國重點(diǎn)統計鋼鐵企業(yè)平均高爐煉鐵成本是2017.97元/噸，有8家企業(yè)低于1900元/噸，太鋼的生鐵成本只有1656.96元/噸。這些高爐使用的原燃料質(zhì)量遠低于熔融還原要求的質(zhì)量。如2018年，重點(diǎn)鋼鐵企業(yè)高爐入爐品位57.42%，焦炭M40為87.64%，M10為6.01%，灰分為12.63%，硫分為0.82%；而EINEX使用礦石的品位是61%，煤的灰分在6%~8%等，所以高爐煉鐵的成本低。實(shí)踐表明，COREX和FINEX的生產(chǎn)成本是高于高爐煉鐵工藝的成本。

　　對高爐使用金屬化爐料要結合能源來(lái)源。理論上，高爐使用金屬化爐料生產(chǎn)，每提高金屬化率1%,可降低燃料比0.5%~0.6%。這里包括直接還原鐵、金屬化球團礦和燒結礦等。但生產(chǎn)直接還原鐵、金屬化球團礦和燒結礦消耗能量，如果利用鋼鐵聯(lián)合企業(yè)內部的二次能源生產(chǎn)出來(lái)的這些產(chǎn)品，煉鐵系統的能耗會(huì )得到降低。如利用外來(lái)的能源生產(chǎn)這些產(chǎn)品，再加上高爐煉鐵的能耗，煉鐵系統的能耗和成本就要上升。歐美的部分高爐生產(chǎn)實(shí)踐已證明了這一點(diǎn)。

　　直接還原鐵所用原料含鐵品位要求：赤鐵礦＞66.5%，磁鐵礦＞67.5%，脈石（SiO2+Al2O3）含量＜3%～5%，有害雜質(zhì)含量少。直接還原鐵生產(chǎn)要求還原氣體中CO+H2＞90%,一般是天然氣。我國高品位鐵礦石少，天然氣資源不足（煤制氣成本高），故我國不適宜大力發(fā)展直接還原鐵生產(chǎn)。

　　美國、歐洲、日本等工業(yè)發(fā)達國家和地區不具備生產(chǎn)直接還原鐵的優(yōu)良條件，他們也沒(méi)有去追求過(guò)度發(fā)展直接還原鐵。我國缺乏直接還原鐵生產(chǎn)所需的良好條件，應理性地對待這個(gè)問(wèn)題，特別是要注意其經(jīng)濟性。
