水泥結合涂抹料是一種采用涂抹方式施工，且通常采用耐火水泥結合而制成的不定形耐火材料。涂抹料的特點(diǎn)是無(wú)需支設模具、施工黏附性好，適用于立面、頂部快速施工。水泥結合涂抹料相對于其他結合形式的涂抹料，具有生產(chǎn)和施工方便的特點(diǎn)。生產(chǎn)時(shí)無(wú)需采用單獨的液體結合劑，便于儲存和運輸。其施工過(guò)程加水攪拌即可，對攪拌設備和攪拌人員的技術(shù)要求相對較低。其在攪拌時(shí)無(wú)需添加外加劑，只需要加水即可快速攪拌成施工狀態(tài)。其攪拌時(shí)間短，同時(shí)水泥結合涂抹料具有無(wú)需專(zhuān)業(yè)機械設備的特點(diǎn)。
水泥結合涂抹料也存在一些不足，如：施工采用人工涂抹方式，速度較慢，每次攪拌材料數量不宜過(guò)多，過(guò)多容易造成材料未施工完畢發(fā)生硬化浪費情況；反彈量大：相對于澆注料損耗較大，在涂抹過(guò)程由于施工部位是頂部或者耐操作部位，容易造成材料掉落情況，造成較大浪費；由于施工速度慢，只適合小批量、局部性、狹窄空間以及施工工期充裕的項目，如果遇到施工面積大、工期緊張的項目，涂抹施工的施工速度就難以滿(mǎn)足要求。
這種涂抹料加水攪拌后會(huì )呈現較強黏塑性，受到攪拌設備轉速和施工人員經(jīng)驗等影響，容易造成施工加水量偏多的現象。以上情況發(fā)生時(shí)容易造成涂抹料的涂抹性能下降，尤其是增加水量將嚴重影響涂抹料的強度性能和使用壽命。
加水量每增加1%，強度下降為原有強度的1/2；加水量每增加2%，強度下降為原有強度的1/3。
綜上所述，加水量對涂抹料的施工結果有著(zhù)至關(guān)重要的影響。涂抹料的施工需要更嚴格地控制加水量和定量加水措施。如果施工部位確實(shí)需要高強耐磨，建議采取澆注、噴涂進(jìn)行施工，尤其可以采取濕法噴注工藝。濕法噴注工藝具有無(wú)需支設模具、反彈量低的優(yōu)勢，且同材質(zhì)的噴注施工體強度性能遠遠高于涂抹施工體。如果必須采用涂抹施工時(shí)，應適當考慮提高材料檔次，注意控制攪拌時(shí)間，并對現場(chǎng)施工加水量嚴格控制。

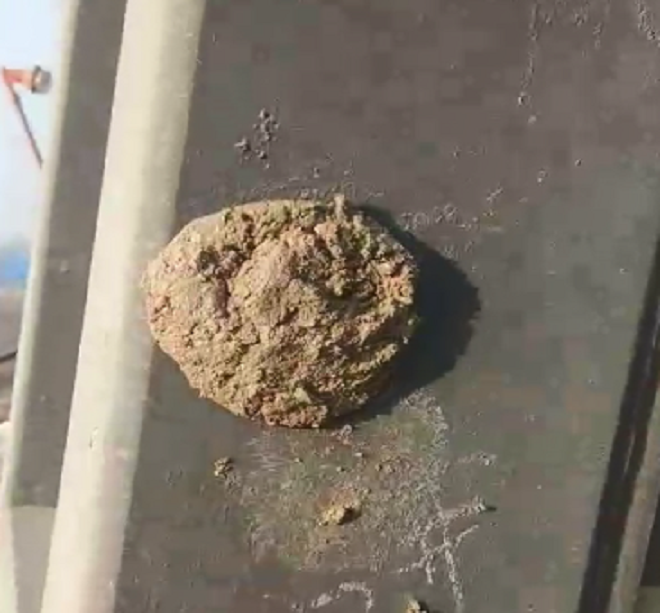

圖為涂抹料具有較好的黏附性

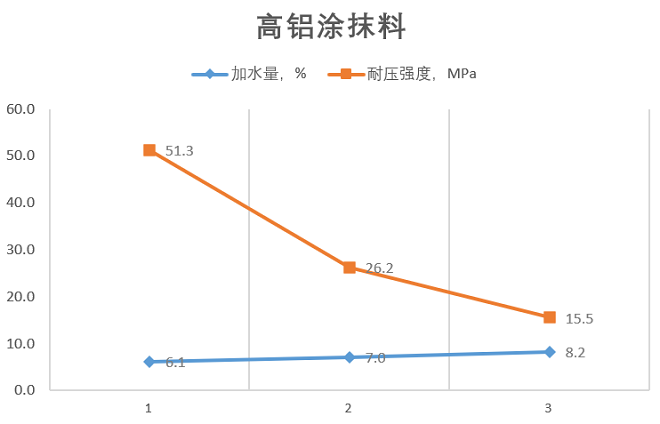

圖為高鋁涂抹料加水量與強度關(guān)系
