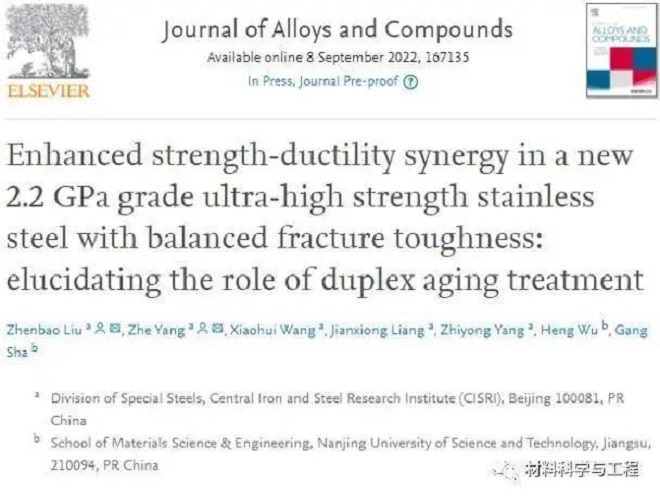

近日，鋼鐵研究總院特殊鋼研究院劉振寶教授團隊及南京理工大學(xué)沙剛教授團隊通過(guò)合金設計及熱處理工藝調控研發(fā)了一種新型2.2GPa級超高強度不銹鋼，其室溫力學(xué)性能指標為：屈服強度1876MPa、抗拉強度2259MPa、斷后伸長(cháng)率11.5%、斷面收縮率52%以及平面斷裂韌性43 MPa·m0.5。并基于多尺度、多層級表征結果，針對該合金體系鋼種，提出了一種簡(jiǎn)單有效的優(yōu)化其強-塑性匹配的熱處理工藝，即雙重時(shí)效處理工藝。
首次采用獨特的雙重時(shí)效處理工藝，通過(guò)引入三種不同種類(lèi)高密度納米級析出相（M2C、Laves相、α’Cr）及韌性逆轉變奧氏體，獲得了具有良好塑、韌性的2.2 GPa級超高強度不銹鋼。且相較于單次時(shí)效處理工藝，第二次時(shí)效處理過(guò)程中，Laves相體積分數增加、富Cr基體調幅分解加?。é痢疌r進(jìn)一步析出）及逆轉變奧氏體含量增加同時(shí)提升了試驗鋼的強-塑性。上述研究結果表明采用雙重時(shí)效處理工藝可調控析出相及奧氏體體積分數、基體調幅分解程度，有效優(yōu)化了該合金體系超高強度不銹鋼強-塑性匹配。
