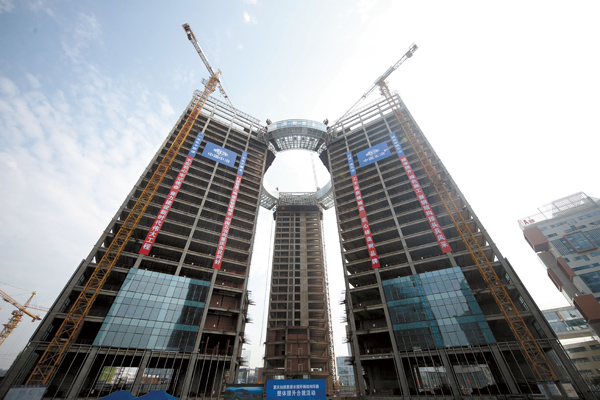

提升到位的高空環廊 （鄧超 攝）
本報通訊員 蔣逸瀟 陳蕾
11月1日，重慶仙桃數據谷二期一標段建設現場人頭攢動、熱鬧非凡：經過緩慢上升，一枚總重達2060噸的“鋼指環”抵達99.8米的高空并實現合龍。這標志著由中國五冶集團實施的全國首例全通透鋼結構高空環廊吊裝提升，取得圓滿成功。重慶市及渝北區有關領導，重慶仙桃數據谷投資管理有限公司、中國五冶集團相關負責人現場見證并出席提升合龍活動。
重慶仙桃數據谷是圍繞建成中國大數據產業生態谷的總體目標而打造的產業園，整體規劃面積達2平方公里，總建設面積約175萬平方米，具有獨特的建筑風格和特色。尤其是由中國五冶集團承建的該項目二期一標段，繼6座“小蠻腰”造型大樓“吸睛”無數后，鋼結構高空環廊提升將再次聚焦各界目光。該環廊提升就位后，宛如一顆明珠俯瞰數據谷全景，將為這片大數據產業發展的熱土再添發展動力。
難上加難：吊裝提升面臨三大挑戰
被譽為巨型“鋼指環”的仙桃數據谷9號樓鋼結構高空環廊外徑達32.6米、內徑為20.6米，總重達2060噸，其中鋼結構重量達1800噸，環廊在99.8米的高空無縫串聯起3座支撐它的塔樓，成為數據谷內的地標。
但是，要成功將“鋼指環”安裝至塔樓頂端并不容易。據環廊提升作業技術負責人、中國五冶集團鋼結構及裝配式工程分公司總工程師姜友榮介紹，提升高度近百米的高空環廊在全國已屬罕見，而全通透鋼結構高空環廊更是難上加難。
據悉，為了順利提升，整個環廊被分為6段，3段安裝于塔樓頂部，懸空處的3段則需要從地面提升至高空，再與樓頂的部分對接合龍，由此給工程技術人員帶來了三大挑戰。
首先是每一段連廊均為弧形，中心軸線和重心不在同一位置，形成了“偏心”的受力結構，在提升過程存在傾覆的風險。其次是全通透環廊的玻璃幕墻安裝精度極高，如何保證提升過程中不被擠壓變形？此外，在提升過程中高度每上升30米，提升危險系數和不確定因素就會(huì )成倍增加。
智慧提升：多項“黑科技”護航
據中國五冶重慶仙桃數據谷鋼結構工程項目經理殷洪介紹，為了解決上述難題，技術人員在項目推進過程中進行了多次技術攻關和模擬推演，提升方案幾易其稿，專家論證多達10余次，最終才確定了技術方案。在這一過程中，中國五冶技術人員發明了“一種高空環廊及安裝方法”“一種鋼結構焊接用雙面掛籠式高空操作平臺”等近10項專利，為連廊提升“保駕護航”。
例如，為了解決連廊“偏心”的難題，確保提升過程中的自平衡，中國五冶利用BIM綜合管理技術，獨創(chuàng )“BIM+機器人”的測量放線工藝，通過信息化手段為精準吊裝助力。與此同時，在鋼結構的深化階段，中國五冶的工程師還巧妙地在鋼箱梁的下、上方分別設置托梁和懸臂梁，并通過安裝配重和抗拔埋件等，確保提升過程中的弧形鋼箱梁始終處于水平狀態。
為了防止連廊鋼結構在提升過程中因為受力不均出現破損變形，進而擠壓玻璃幕墻，同時確保整個提升過程穩定可控，中國五冶采用了全國領先的“鋼結構液壓同步提升技術”進行提升作業。據姜友榮介紹，技術團隊使用了共計15300米長的高強度、低松弛的預應力鋼絞線和12臺確保精準吊裝的液壓千斤頂，“護送”環廊順利從數據谷的“谷底”飛躍至近百米高的“云端”，最終讓這個2060噸大噸位、99.8米大高差、32米大外徑的環形連廊在18個支座的支承作用下，牢牢固定在3棟塔樓頂部。
智慧合龍：“無痕”拼接+云端“織網”
與提升同樣“燒腦”的，是最后階段的合龍。中國五冶再次實踐“智慧建造”理念，發明了應用于該項目的大型異形構件安裝組合式支撐體系及使用方法，施工團隊在進行精準測量控制后采用預拼裝與計算機輔助預拼裝相結合的方式，有效確保鋼箱梁與塔樓樓體實現“無填補段”的對口合龍。
而在成功合龍后，中國五冶的建設者們來不及休息，就馬不停蹄地投入到下一步的緊張工作。接下來，焊接工人站在近百米高的焊接平臺上，如蜘蛛人精密“織網”，用“繡花”般的技藝將環廊焊接成一個整體。
在高空施焊過程中，中國五冶施工團隊不僅要克服高空風動影響和焊接空間的狹小，更要最大限度地保證作業安全。中國五冶項目團隊通過1:1計算機模型呈現，最終確定了最為合適的安全措施設計，將為焊接工人進行高空仰焊、立焊等高難度作業提供了安全高效的施工作業面?！盀榱颂嵘附泳?，項目團隊還將使用0.8毫米的細焊絲進行焊接，以減少熱輸入，提升焊接精度?！币蠛榻榻B。
在如此精細化的焊接和打磨下，“鋼指環”的焊縫和磨痕將被如橡皮擦般消除，在璀璨燈光的照射之下，如明月般閃耀仙桃數據谷上空。不久后，重慶市民就將能夠站在“智慧之環”之上，俯瞰山城風景，暢想未來科技生活。
《中國冶金報》（2019年11月21日 04版四版）
