碳材料可按碳原子雜化軌道的不同大致可分為石墨碳、軟碳和硬碳。軟碳和硬碳主要用于描述聚合物熱解制備的碳材料,在熱解過(guò)程中,一些碳原子重構成二維芳族石墨烯片,如果這些石墨烯片大致平行,在高溫下則容易石墨化,這種碳被稱(chēng)為軟碳;如果這些石墨烯片隨機堆疊并通過(guò)邊緣碳原子交聯(lián),高溫下不能石墨化,這種碳則稱(chēng)為硬碳。通常來(lái)說(shuō),石墨碳和軟碳具有高彈性,容易變形,但是強度較低;由于大量sp3-C引起的硬碳微觀(guān)上亂層“紙牌屋”結構的存在,硬碳材料在機械強度和結構穩定性方面展現出極大的優(yōu)勢,但是本征性質(zhì)較脆且易碎。如何將硬碳材料制備成超彈性塊材是目前面臨的一個(gè)挑戰。

　　最近,中國科學(xué)技術(shù)大學(xué)俞書(shū)宏教授領(lǐng)導的課題組受自然界蜘蛛網(wǎng)同時(shí)具有高強度和彈性的啟發(fā),巧妙通過(guò)模板法構筑納米纖維網(wǎng)絡(luò )結構,制備了一系列具有納米纖維網(wǎng)絡(luò )結構的硬碳氣凝膠。該系列氣凝膠具有超彈性、抗疲勞以及穩定性好等優(yōu)點(diǎn)。研究論文以“Superelastic hard carbon nanofiber aerogels”為題近期發(fā)表在《先進(jìn)材料》上(Advanced Materials 2019, 1900651),并被選為被封底論文。論文的共同第一作者為我校博士后于志龍和博士生秦冰。

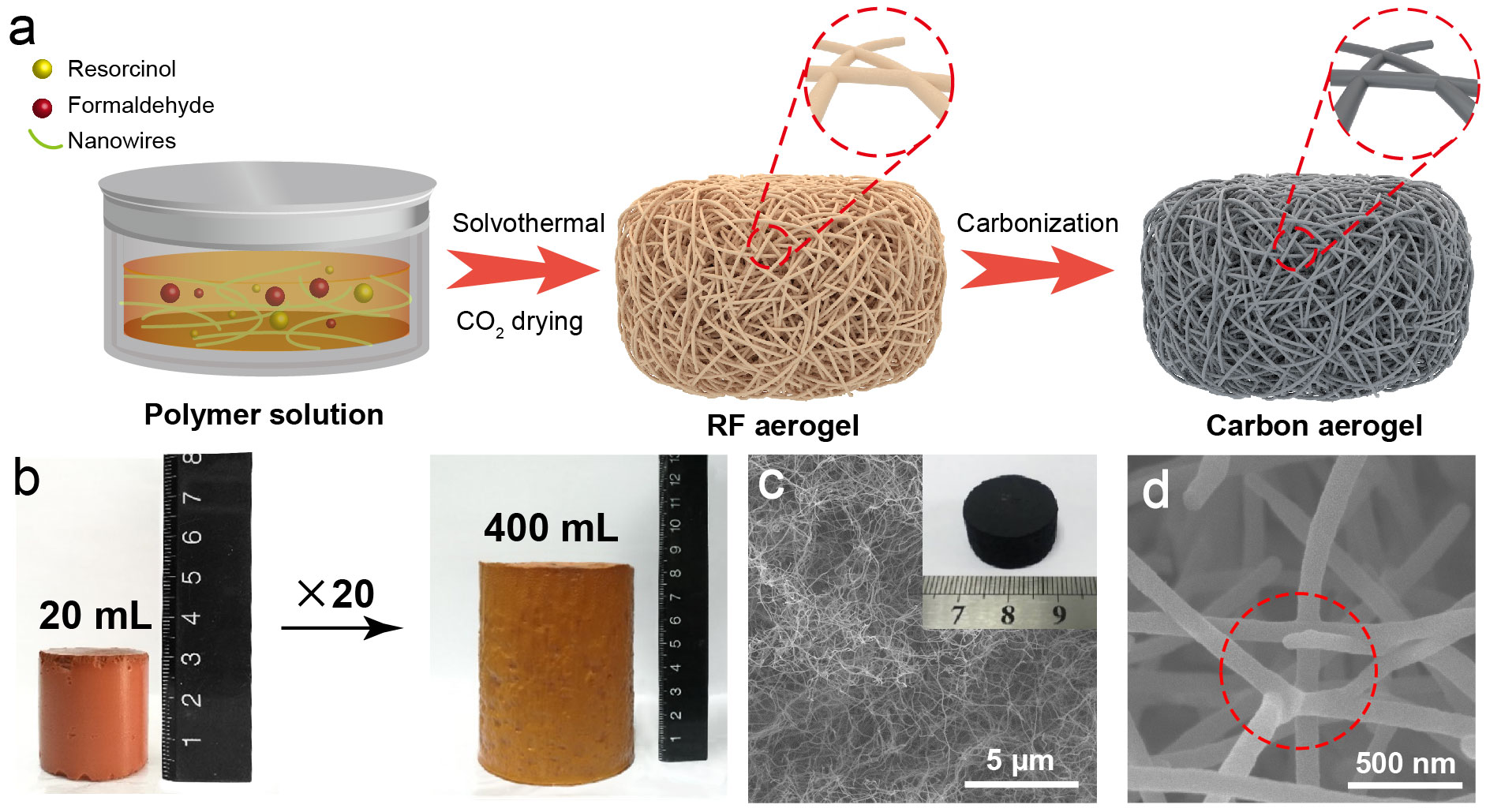

　　圖1. 硬碳氣凝膠的制備。(a)示意圖,表明通過(guò)使用納米線(xiàn)作為模板的通用合成方法;(b)以BCNF@RF為例,宏量合成RF納米纖維水凝膠;(c)硬碳氣凝膠SEM圖像;(d)顯示納米纖維網(wǎng)狀結構和纖維-纖維的焊接點(diǎn)。

　　研究人員通過(guò)使用間苯二酚-甲醛(RF)樹(shù)脂作為硬碳源,以多種一維納米纖維作為結構模板制備RF的納米纖維氣凝膠,通過(guò)高溫碳化即可得到超彈性硬碳氣凝膠。這種硬碳氣凝膠微觀(guān)結構精細,由大量的納米纖維和納米纖維之間的焊接點(diǎn)構成(圖1)。這種方法簡(jiǎn)單高效,容易放大生產(chǎn),通過(guò)調節模板與樹(shù)脂單體的添加量,可簡(jiǎn)便地調控納米纖維的直徑、氣凝膠的密度、機械性能等。

　　與傳統硬而脆的硬碳塊材不同,這種硬碳氣凝膠表現出優(yōu)異的彈性性能(圖2),主要包括:結構穩定性(在壓縮50%之后,微觀(guān)結構依然能恢復);高回彈速度(860 mm s-1),高于眾多石墨碳基的彈性材料;低能量損耗系數(<0.16),一般石墨及軟碳材料內部存在的分子間作用力,會(huì )造成粘附力和摩擦力從而耗散很多能量;抗疲勞性,在50%應變下測試104個(gè)循環(huán)后,碳氣凝膠僅顯示2%的塑性變形,并保持93%的初始應力。研究人員還探索了這種硬碳氣凝膠在彈性導體方面的應用,在50%的應變下多次壓縮循環(huán)后,電阻幾乎不變,展示出穩定的機械-電學(xué)性能,同時(shí)可以在苛刻的條件下(例如在液氮中)保持超彈性及電阻穩定性。

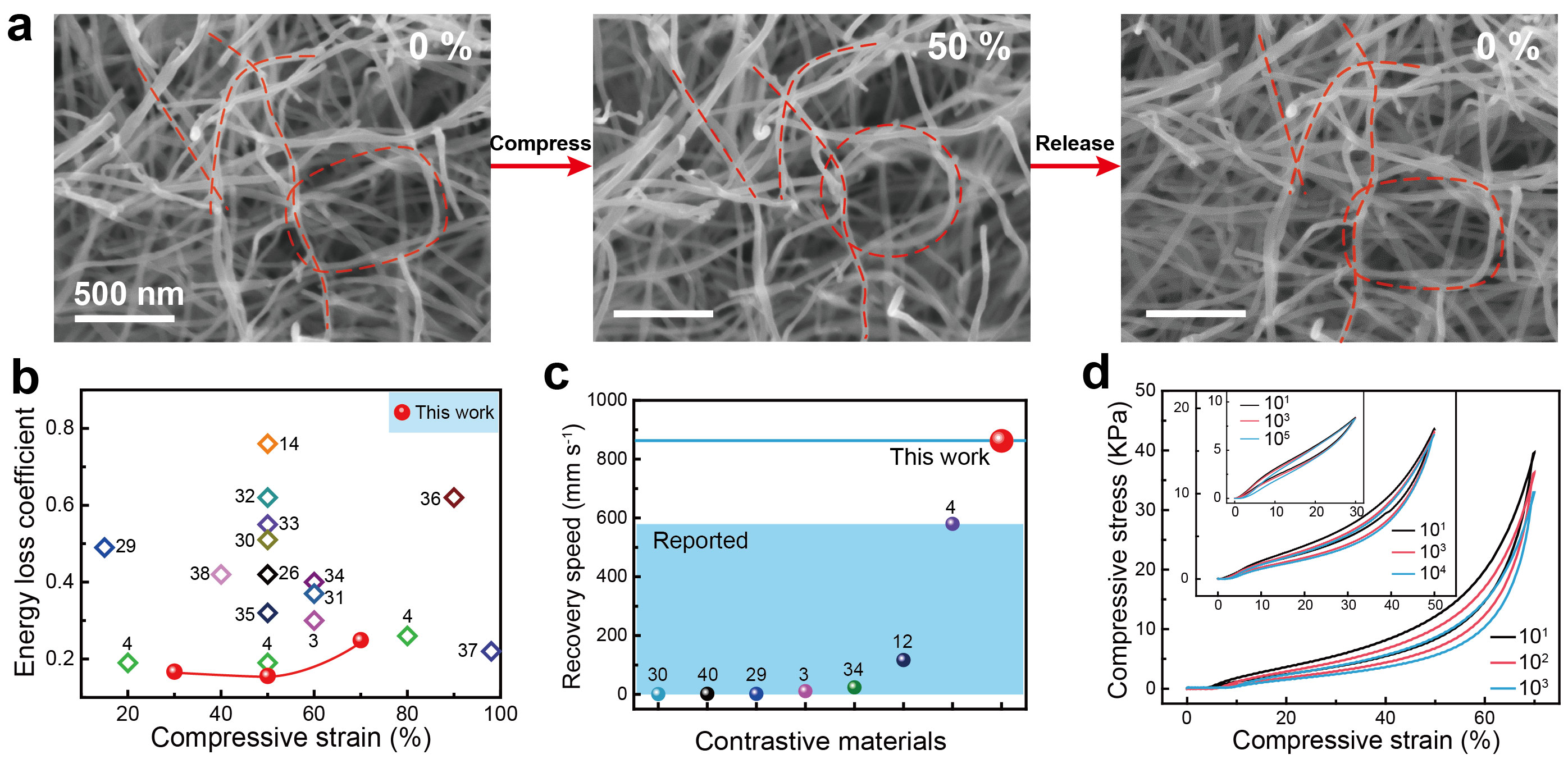

　　圖2.碳氣凝膠的機械性能。(a)BCNF@C氣凝膠的原位SEM;(b)不同材料能量損耗系數的對比;(c)不同材料回彈速度的對比;(d)碳氣凝膠不同循環(huán)下的應力-應變曲線(xiàn)

　　基于其優(yōu)異的機械性能,這種硬碳氣凝膠有望在應用于具有高穩定性、大量程(50 KPa)、可拉伸或可彎曲的應力傳感器。此外,這種方法可擴展到制備其他非碳基復合納米纖維氣凝膠,為今后提供了一種通過(guò)設計納米纖維的微觀(guān)結構將剛性材料轉變成彈性或柔性材料的新途徑。

　　該項研究受到國家自然科學(xué)基金委創(chuàng )新研究群體、國家自然科學(xué)基金重點(diǎn)項目、中國科學(xué)院前沿科學(xué)重點(diǎn)研究項目、中國科學(xué)院納米科學(xué)卓越創(chuàng )新中心、蘇州納米科技協(xié)同創(chuàng )新中心等的資助。
