澆注料又稱(chēng)耐火澆注料，是一種由耐火物料和結合劑等制成的粒狀和粉狀材料的混合物。它在使用時(shí)經(jīng)一定程度的攪拌，使之趨于均勻化，而且具有一定的流動(dòng)施工性，還具有合適的施工時(shí)間和硬化時(shí)間，若用澆注方式令其干燥成型，則被稱(chēng)之為不定形耐火材料。澆注料可以不經(jīng)燒成工序，澆注體使用時(shí)需烘烤。它同耐火磚比較，更適合復雜、異形結構施工，具有生產(chǎn)工藝簡(jiǎn)單（因無(wú)固定尺寸要求，省去機壓和燒成工序）、便于機械化施工、施工速率快等特點(diǎn)，在某些熱工設備上使用效果比耐火磚好。
澆注料的最大的優(yōu)勢是整體性好，但是當施工面積過(guò)大時(shí)，如面積大于2平方米~3平方米時(shí)，不留膨脹縫的澆注料有可能會(huì )產(chǎn)生不規則的斷裂。這種裂紋的產(chǎn)生，是耐火材料受熱膨脹或者使用后冷卻降溫收縮造成的。根據澆注料施工部位的結構的不同情況，澆注料施工部位結構越復雜，產(chǎn)生的裂紋越不規則。產(chǎn)生這些裂紋如果不及時(shí)處理，會(huì )隨著(zhù)使用時(shí)間的延長(cháng)而逐漸擴大。裂紋通常寬度狹小，但深度很容易貫穿，產(chǎn)生的裂紋通常無(wú)法完全修復，修補裂紋只能采取填充耐火纖維、涂罐耐火泥漿等方法。以上方法通常難以施工，也很難完全修復受損澆注體。即使修復了，在未預留膨脹縫的情況下，依然會(huì )在其他部位出現開(kāi)裂。
為了避免裂紋的產(chǎn)生，尤其是貫穿裂紋的產(chǎn)生，澆注料通常都采取分塊澆注施工。澆注料的分塊施工應結合使用工況、施工厚度、施工難度、材料特性等情況進(jìn)行設置，通常按邊長(cháng)不超過(guò)2米~3米進(jìn)行留設，膨脹縫間距越短越能降低不規則裂紋的產(chǎn)生，但過(guò)小的膨脹縫間距將大幅 增加施工難度，膨脹縫留設時(shí)應嚴禁形成通縫。單層結構施工時(shí)，澆注料的膨脹縫處應注意采用“Z”字形、“凹凸”等形式留設。多層結構不同耐火層的膨脹縫應錯縫施工。膨脹縫支設材料應選用脹縫板、纖維氈等柔軟耐高溫材料。采用波紋板時(shí)，遇到受熱面鋪設時(shí)應注意將受熱面側 的波紋拉直，避免波紋擠壓受熱面導致局部脫落。膨脹縫的留設還應繞過(guò)錨固件、燒嘴、人孔、熱電偶孔等特殊結構，應在設計和施工前進(jìn)行充分考慮，支模后進(jìn)行重點(diǎn)檢查，避免特殊部位膨脹縫設置不當造成的缺陷。
分塊施工的澆注料，一方面降低了不規則裂紋的產(chǎn)生，延長(cháng)了使用壽命；另一方面使爐襯結構界限分明，方便維護檢修。當然，分塊施工也增加了施工難度，應注意合理設計分塊尺寸以及合適的支模方式。

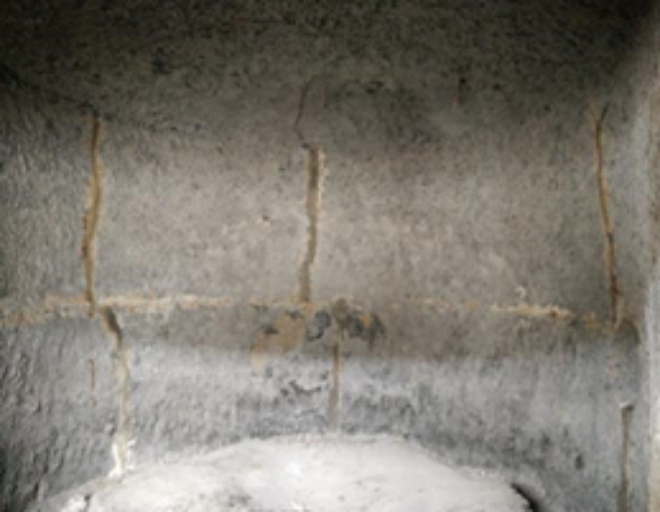

圖一 不分塊施工產(chǎn)生的不規則裂紋
圖二 澆注料分塊施工
