提升轉爐操作工藝

　　提高出鋼碳。提高轉爐出鋼碳，使出鋼碳從0.08％增加至0.14％，減少爐后物料加入量，為鋼水精煉創(chuàng )造良好條件。煉鋼廠(chǎng)通過(guò)提升廢鋼加入量，降低12.8％入爐鐵水比，為轉爐前期脫磷創(chuàng )造良好條件；品種鋼生產(chǎn)期間，轉爐采用“雙渣＋留渣”操作，提升爐渣堿度，進(jìn)一步提高深度脫磷效率，目前終點(diǎn)磷已實(shí)現小于等于0.012％出鋼。

　　提高轉爐終點(diǎn)命中率。為降低終點(diǎn)鋼水氧化性和轉爐一倒不點(diǎn)吹比例提高15％，降低終渣氧化性，減少非金屬夾雜物。

　　提升轉爐爐長(cháng)、搖爐工操作水平，提高轉爐終點(diǎn)成分、溫度雙命中比率?，F階段，轉爐出站溫度提升30℃，縮短冶煉周期6.2min，降低精煉電耗3.7kw.h，為后續精煉爐深脫氧和成分微調創(chuàng )造條件。

　　優(yōu)化精煉渣洗工藝

　　采用微鋁系預溶渣，替代硅系精煉渣，降低精煉渣堿度和熔點(diǎn)，增加精煉渣流動(dòng)，增加渣系對夾雜物的吸附能力，增強脫氧，增加泡沫化，控制鋼水夾雜物和脫氧能力。

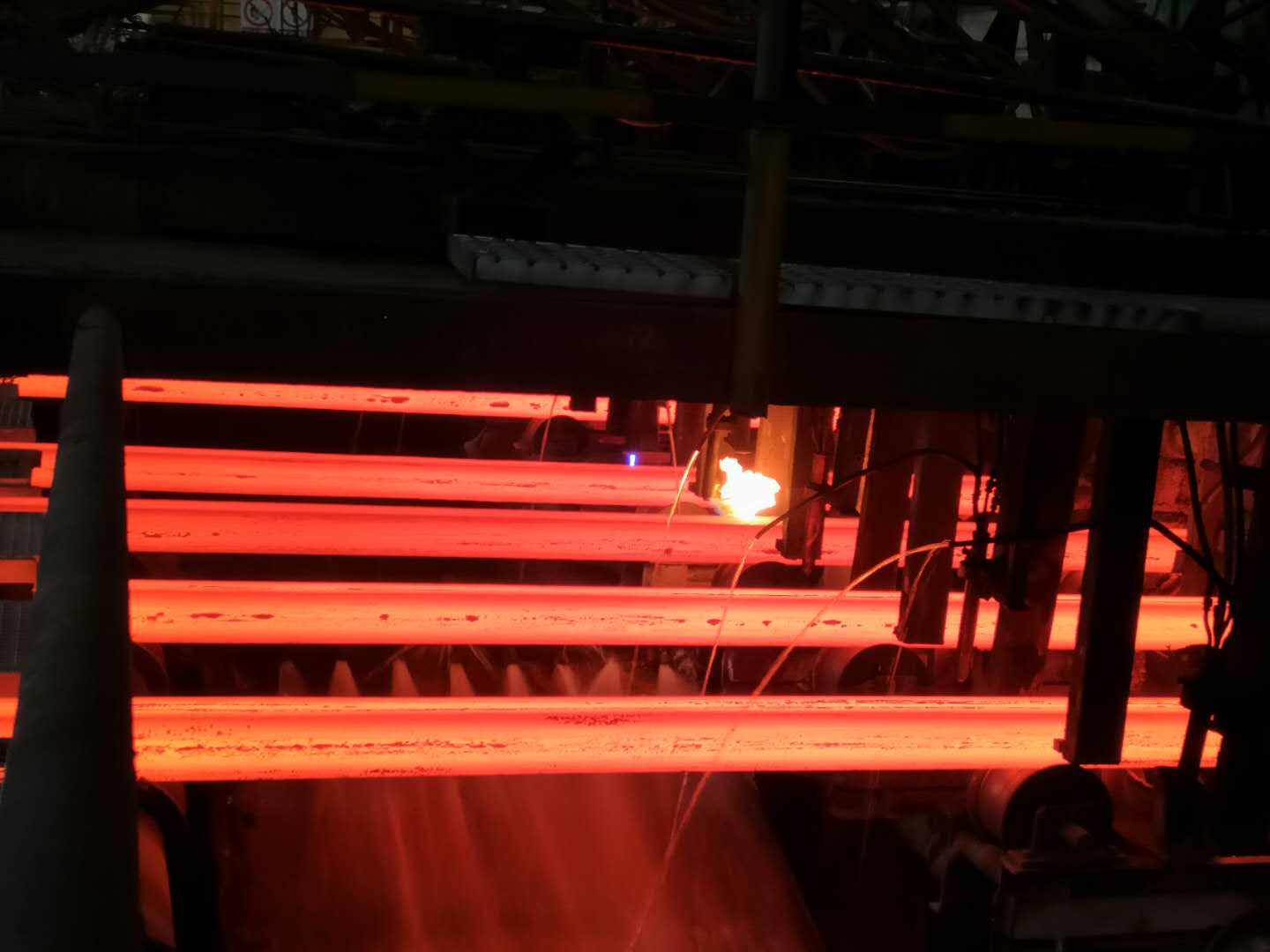

　　優(yōu)化連鑄工藝參數

　　通過(guò)降低鋼水過(guò)熱度，優(yōu)化二冷比水量和凝固末端電磁攪拌參數，碳偏析指數降低25％，提升鋼坯成分的均勻性，為提升軋鋼鋼材的通條性創(chuàng )造有利條件，并降低鋼材在拉拔過(guò)程中的鼻尖狀斷裂。

　　目前陜鋼集團漢鋼公司煉鋼廠(chǎng)通過(guò)對新品工藝的進(jìn)一步優(yōu)化完善，2020年6月份相繼成功開(kāi)發(fā)YL82Bφ14mm和ER70S-6新品，產(chǎn)品質(zhì)量完全滿(mǎn)足標準要求，進(jìn)一步增加了新產(chǎn)品的品種和規格，為漢鋼公司高質(zhì)量發(fā)展注入新活力。（鄧銳 段少平）
